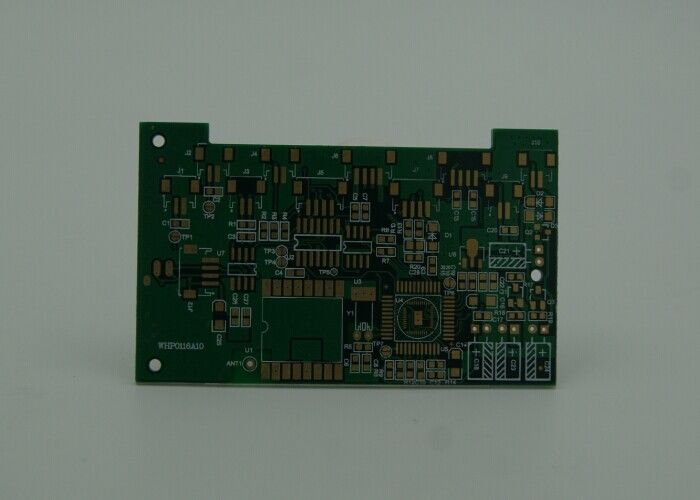

多層プリントボードは4~22層で利用可能で,設計と機能の柔軟性を提供します.より複雑な回路設計を可能にします層は積み重ねられ,各層は,干渉や信号損失を防ぐため,介電材料で分離されます.
多層回路板の銅厚さは0.5oz-6ozの範囲で,異なる伝導性要件のためのオプションを提供します.銅 の 層 の 厚さ は,板 を 通過 する 電力 の 量 を 決定 する厚い銅層により,電流容量が高くなります.
多層印刷回路板は,ワンストップ OEMサービスで提供され,顧客が1つの場所でボードを設計および製造できるようにします.このサービスは生産プロセスを合理化します.,時間とコストを節約します お客様は設計仕様を提示し,ボードは正確な要求に応じて製造されます.
多層印刷板の銅重量は 12OZで,標準の1オンス銅重量よりも高い重量です.増加した重量は,より高い電流負荷容量とより良い熱管理を可能にしますこの機能は,電源やモーター制御回路などの高電力アプリケーションにとって不可欠です.
多層回路板は,多級阻力などの特殊要件を満たすために設計されています.多クラスインペダンスとは,回路の異なる部分に対する異なるインペダンス値を含む複雑なインペダンス要件である.この機能は,信号の整合性が重要な高速デジタル回路において極めて重要です.
結論として,多層印刷回路板は,多くの電子機器のための不可欠な部品です.それは異なる層オプション,銅厚さ,ワンストップサービス OEM板の銅重量は12OZで,マルチクラス阻力などの特殊要件を満たします.連続したパフォーマンスと信頼性のために次の電子プロジェクトのために多層印刷板に投資.
| 層 | 4-22 層 |
| 表面マウント技術 | そうだ |
| 銅の厚さ | 0.5オンス-6オンス |
| 銅の重量 | 12OZ |
| 層数 | 4-32 層 |
| サイズ | / |
| 梱包 | カートン ボックス で 掃除 式 の 梱包 |
| 穴の大きさ | 0.2mm |
| サービス | ワンストップサービス OEM |
| 厚さ | 0.2mm-6.0mm |
私たちの多層PCBは,さまざまなアプリケーションとシナリオに最適です. 最も一般的なアプリケーションには以下が含まれます.
汎用性に加えて,私たちの多層PCBは,また,特別な機能と要求の範囲を提供しています. 私たちのPCBは,0.2mmの最小の穴のサイズを持っています.高精度を要求するアプリケーションに最適化複数のクラスインピーデンスも備えており,様々な環境で信頼性のある動作を保証します.顧客が特定のアプリケーションに適した厚さを選ぶための柔軟性を与えます.
高品質で信頼性の高い印刷回路ボードを必要としている人にとって,優れた選択です. 私たちのワンストップOEMサービスで,顧客は最高レベルのサービスと品質を 保証できます.
厚さ0.2mmから6.0mm,銅の厚さ0.5ozから6ozまであなたの要求に応じたPCBを作ることができます私たちはまた,マルチクラスのインピーデンスも提供しており,20層PCBと12層PCBのオプションを含む4~22層のPCBを生産することができます.
私たちのカスタマイズされたPCBはすべて,安全な運送と取り扱いのために紙箱で真空で梱包されています. 特定の製品カスタマイズニーズについて議論するために今日私たちと連絡してください.
私たちの多層PCBボード製品には 最高レベルの技術サポートとサービスが付いています 最高のパフォーマンスと信頼性を保証します製品に関する技術的な問題や質問であなたを助けるために私たちの専門家のチームがあります商品の使い方を迅速かつ簡単にできるよう,包括的なドキュメントとユーザーガイドを提供しています.
さらに,製品の使用を最適化するのに役立つ様々なサービスを提供しています.以下のようなものがあります:
目標を達成し 努力に成功できるように 最高の満足度とサポートを 提供することです私たちの技術サポートとサービスについてもっと知るために今日私たちに連絡してください 多層PCBボード製品.
