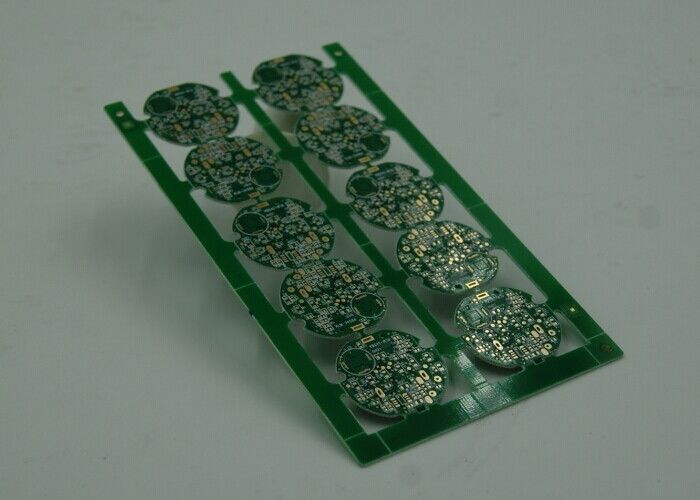

多層精密PCBボード 多層阻力と0.5oz-6OZ銅

製品説明:

私たちの多層PCBボード製品ラインには,HASL,浸透金,浸透チン,浸透銀,金指,OSPを含むさまざまな表面があります.あなたの特定のニーズに最も適した表面を選択することができます.耐久性や伝導性が向上するか 完全に別のものなのか

さらに,すべての多層PCBボードは 表面マウント技術を考慮して設計されています. そのため,最新のSMTコンポーネントと互換性があることを確認できます.より効率的で信頼性の高い製造を可能にしますさらにコンパクトで流通性の高いPCBデザインも

4層から22層までです. つまり,あなたはあなたの特定のプロジェクトのために正しいボードを選択することができます.シンプルな4層のボードが必要なのか,より高度なアプリケーションのための複雑な20層のボードなのか.

最小のパネルサイズは600mm×1200mmです. つまり,最大のPCB設計でも対応できます.複雑で革新的な電子機器の プロジェクトをこれまで以上に簡単に作れるように.

高品質で信頼性の高い PCB を探している人にとって完璧な選択です. シンプルな14層 PCB か複雑な20層 PCB か,必要な結果を出すための専門知識と経験があります.

特徴:

• 製品名:多層PCBボード
• 銅重量: 12oz
• サイズ:
• 厚さ: 0.2mm-6.0mm
• サービス:ワンストップサービス OEM
• 表面マウント技術:はい
• 層数: 14 層 PCB
• 種類:多層PCB
• 設計:多層回路板

技術パラメータ:

応用:

• 消費電子機器:マルチレイヤーPCBはスマートフォン,タブレット,ラップトップなどの 消費電子機器に理想的な選択です複雑な回路をサポートし,信頼性の高いパフォーマンスを提供することができます.
• 産業自動化多層PCBは,制御システム,センサー,電源などの産業自動化アプリケーションでも広く使用されています.信頼性 と 耐久性 の 高水準 は,厳しい 環境 で 使用 する ため の 優れた 選択 に なり ます.
• 医療機器:多層PCBは,MRI機器,X線機器,超音波機器を含む様々な医療機器で使用されています.高密度 の 設計 と 複雑 な 回路 を サポート する 能力 に よっ て,医療 用 で 理想 的 な 選択 に なり ます.
• 航空宇宙と防衛多層PCBは,通信システム,ナビゲーションシステム,レーダーシステムなどの航空宇宙および防衛アプリケーションでも使用されています.極端な温度や厳しい環境に耐える能力は,これらのアプリケーションで使用するために理想的な選択になります.

私たちの多層PCBは10層PCBを含む様々なサイズと構成で利用できます.各ボードは,顧客への安全な配送を確保するために,紙箱で真空詰められています.特定のアプリケーションのためのカスタムデザインボードまたは一般的な使用のための標準ボードが必要かどうか必要な品質と信頼性を提供できます

カスタマイズ:

私たちの多層PCBボード製品は 特定のニーズに合わせてカスタマイズサービスを提供しています. 4から22層までの層, 0.2mmから6.0mmまでの厚さオプション,独自の要件に合う多層印刷板や多層印刷回路板を作成することができますさらに,我々は,追加的な便宜のために,銅の重さ12OZと表面マウント技術を提供しています. あなたのPCBのニーズに高品質でカスタマイズされたソリューションを提供するために私たちを信頼してください.

サポートとサービス

私たちの多層PCBボード製品は,当社の顧客がニーズに最適な支援を受けることを保証するために,包括的な技術サポートとサービスが付属しています.設計中に発生する技術的な質問や問題で助けることができます.製造または試験プロセス.

我々は,以下を含む,私たちの多層PCBボード製品のサポートにさまざまなサービスを提供します.

• 設計相談と審査
• プロトタイプ製造と試験
• 品質管理と検査
• パーソナライゼーションと変更
• 技術文書と訓練

私たちの目標は お客様のニーズを満たし 期待を上回る 円滑な体験を提供することです顧客が目標を達成するのを助ける 高品質の製品とサービスを提供することにコミットしています.
