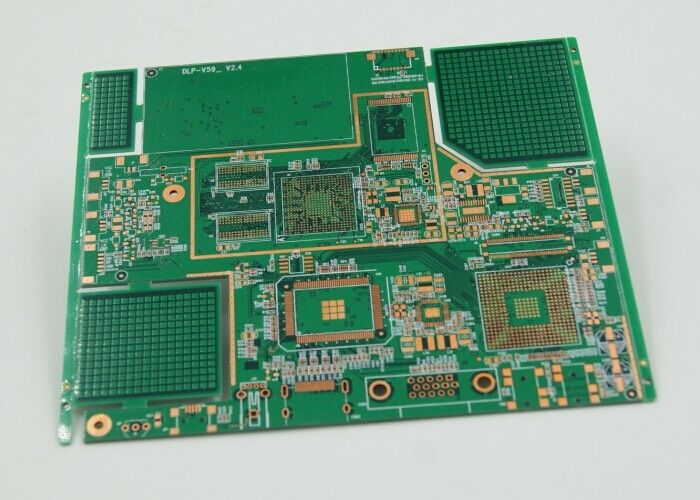

多層回路板は表面マウント技術で設計されており,より小さくコンパクトな設計が可能である.この特徴は,従来の穴の板よりも高い信頼性と性能を提供しますこれらの回路板は,輸送と取り扱いの際に追加の保護のために,紙箱で真空詰められています.
専門家のチームで 設計,製造,組み立てサービスを提供します一つの屋根の下でプロセス全体を通してより迅速な処理時間とより良いコミュニケーションを可能にします.
多層回路板は 4-22 層の範囲で利用可能で,さまざまなアプリケーションのための汎用的なオプションです. シンプルな 2 層のボードまたは複雑な 16 層のボードが必要かどうか,あなたのニーズに最適なソリューションを提供することができます.
この製品は,多層印刷回路板 (Multilayer PCB),多層印刷板または多層PWBとしても知られています. 4-32層,銅厚さ0.5oz-6ozから異なります.ボードは,紙箱と真空包装で梱包されています表面オプションには,HASL, Immersion Gold, Immersion Tin, Immersion Silver, Gold Finger,およびOSPが含まれています.銅の重量は12OZです.
| 多層回路板 | |
| 多層印刷板 | |
| 多層回路板 | |
| サイズ | / |
| 表面マウント技術 | そうだ |
| 最大 パネルサイズ | 600mm*1200mm |
| 特別要件 | 多級阻力 |
| 層 | 4-22 層 |
| 層数 | 4-32 層 |
| 梱包 | カートン ボックス で 掃除 式 の 梱包 |
| 銅の重量 | 12OZ |
| 穴の大きさ | 0.2mm |
| サービス | ワンストップサービス OEM |
多層PCBボードは,幅広いアプリケーションとシナリオで使用するのに理想的です.この製品は,一般的に自動車,航空宇宙,医療,通信産業で使用されています.その他10層PCBと14層PCBは高速信号伝送に最適であり,高性能コンピューティングとデータセンター機器で使用するのに最適です.多層印刷板は,低阻力と高い電力処理能力のために,高い電流の持ち運び能力を必要とするアプリケーションにも優れた選択です.
多層PCBボードは,表面マウント技術と互換性があり,幅広い電子機器に簡単にインストールおよび使用できます.私たちのワンストップサービスOEMアプローチは,私たちの顧客が彼らの特定のニーズを満たす高品質の製品を受け取ることを保証します設計とプロトタイプから量産まで,最小穴の大きさは0.2mmで設計されています.小規模で精密な部品を必要とする幅広い機器で使用するのに適していることを確保する.
私たちの多層PCBボードのサイズは,カスタマイズ可能で,それが私たちの顧客の特定のニーズを満たすことができることを保証します. 私たちの製品は,幅広いアプリケーションで使用するために理想的です.消費電子機器から工業機械まで高性能なコンピュータ,医療機器,または自動車システムを作ろうとする場合,私たちの多層PCBボードは,あなたのニーズに最適な選択です.
私たちの多層回路板製品は,あなたの特定のニーズに合うようにカスタマイズすることができます. 4-22層と銅重量12ozの間で選択してください.16層PCBの安全な配送を保証します. 厚さオプションは0.2mm-6.0mmから範囲です. 表面オプションには,HASL,浸透金,浸透チン,浸透銀,金指,およびOSPが含まれます. 高品質の提供を信頼してください.あなたのプロジェクトのためにカスタマイズされた16層PCB.
私たちの多層PCBボード製品は,適切なインストール,運用,保守を保証するための包括的な技術サポートとサービスが付属しています.私たちの専門家のチームは,私たちの製品を使用中に発生する技術的な問題に対して援助を提供するために利用可能です私たちのサービスには以下が含まれます
当社は,顧客に最高レベルの技術サポートとサービスを提供し,お客様の製品への満足を保証します.疑問や懸念があれば,私達に連絡することを躊躇しないでください.
