多層PCBボードは 0.5oz-6ozの銅厚さの範囲を備えています. つまり,電力と信号の要求が異なる幅広いアプリケーションに対応できます. さらに,私たちのMultilayer PWBは,マルチクラスの阻力要件を満たすために設計されています高速データ伝送やデジタル・アナログ回路などの高度なアプリケーションに理想的な選択肢です
マックス パネルサイズ 私たちの多層PCBボードは600mm*1200mmです. それは,それは簡単に大きく複雑なPCBデザインを扱うことができます. あなたは20層PCBまたはより小さな4層PCBを必要とします.私たちの多層印刷板ソリューションは,あなたのニーズを容易に処理することができます.
高密度のPCB設計を必要とするアプリケーションにとって理想的な選択です. 表面マウント技術によって,小さなスペースに多くのコンポーネントを入れることができるよりコンパクトなPCBデザインを作成できます,モバイルデバイス,ウェアラブル,その他のコンパクト電子機器などのアプリケーションに理想的な選択です.
私たちのマルチレイヤー印刷板ソリューションは 医療機器,自動車電子機器,産業制御システムなど幅広いアプリケーションのニーズを満たすために設計されています高品質の多層型PWBで信頼性とコスト効率の良い PCB ソリューションを得ていると確信できます.

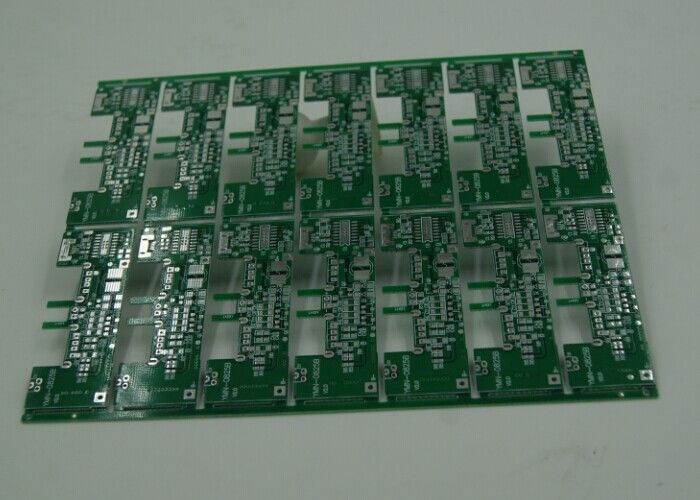

多層PCB板は,多層回路板または多層回路板としても知られています.
| 製品属性 | 価値 |
| 製品名 | 多層PCBボード |
| サイズ | / |
| 厚さ | 0.2mm-6.0mm |
| 表面マウント技術 | そうだ |
| 梱包 | カートン ボックス で 掃除 式 の 梱包 |
| サービス | ワンストップサービス OEM |
| 表面 | ハスル 浸水金 浸水锡 浸水銀 金指 OSP |
| 最大 パネルサイズ | 600mm*1200mm |
| 層 | 4-22 層 |
| 層数 | 4-32 層 |
| 銅の重量 | 12OZ |
多層PCBボードは0.5ozから6ozまでの銅厚さがあり,高電力アプリケーションで使用するのに適しています. さらに,ボードは銅重さ12ozを持っています.高度な電導性を要求するアプリケーションに適した選択となります.
多層PCB板製品は,HASL,浸水金,浸水チン,浸水銀,金指,OSPを含む様々な表面仕上げで利用できます.この選択肢の範囲は,特定のアプリケーションのための最高の表面仕上げを選択することを可能にします.
多層PCB板製品は,多層インピーダンスの要求を満たすように設計されており,高周波アプリケーションで使用するのに適しています.この特徴は,信号の整合性が維持されることを保証します.複雑なデザインでも
多層PCBボード製品は,幅広い用途で使用するのに適しています.これらのボードの一般的な用途には以下が含まれます.
多層PCB板の製品は非常に汎用性があり,幅広い用途で使用できます.高い 性能 と 信頼性 に よっ て,複雑 な 電子 装置 の 設計 者 たち が 広く 選ぶ ツール です.
私たちの多層PCBボード製品は,あなたの特定のニーズを満たすためにさまざまなカスタマイズサービスを提供します:
私たちの多層回路板で,あなたはあなたの要求に合わせた高品質の製品を期待することができます. 私たちのワンストップサービスOEMは,あなたのプロジェクトのすべての側面が世話されていることを保証します.設計から生産と配達まで最高のパフォーマンスを確保するために 表面マウント技術も使っています
多層PCB板製品には,以下の技術サポートとサービスがあります.
経験豊富なエンジニアと技術者のチームは 高品質で信頼性の高いサポートを提供することに専念し あなたのプロジェクトの成功を確保します
