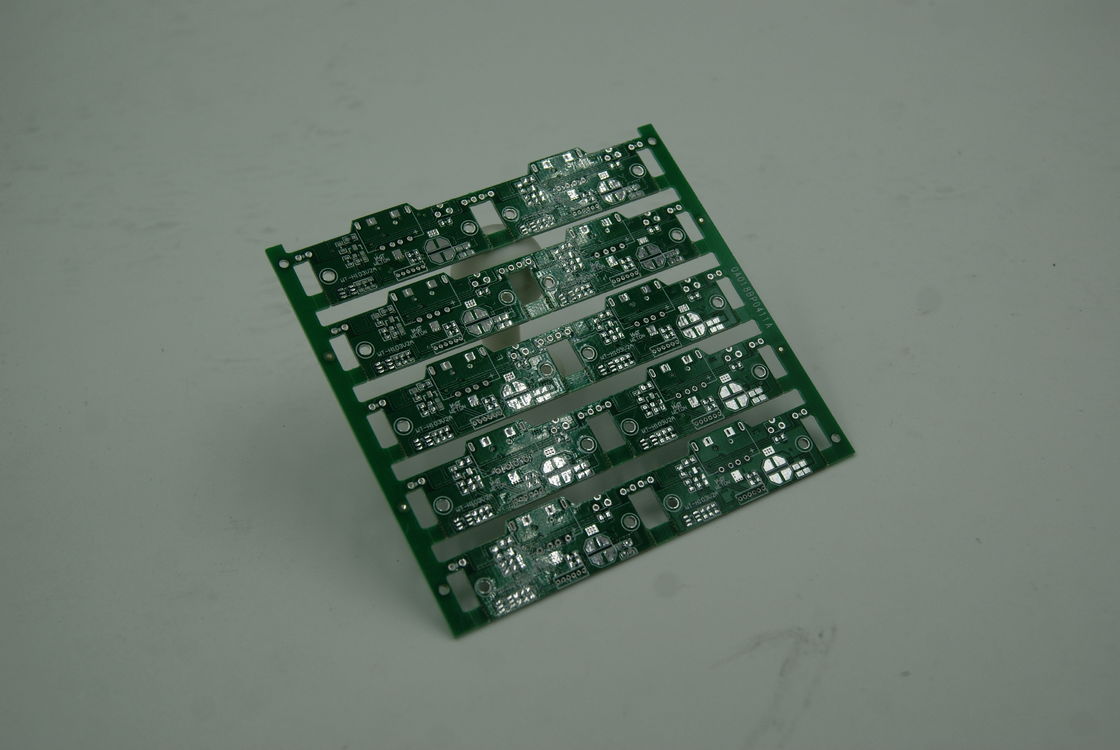

多層PWBは,銅と隔熱材料の複数の層で構成され,単一のボードを形成するために一緒にラミネートされています.この構造は優れた電気性能を提供します.信号損失と騒音が最小限耐久性があり,温度変化や機械的ストレスに強い耐久性があります.
多層回路板は,あなたの特定のアプリケーションのニーズを満たすために, 4 から 22 層までの層数範囲で利用できます.これは設計の高度な柔軟性を可能にします.複雑な回路を小さなスペースに統合できるようにするこのボードは銅重さ12OZで入手可能で,優れた伝導性と熱消耗を提供します.
これは,デザイン,プロトタイプ作成, 設計, 設計, 設計, 設計, 設計, 設計,生産電子機器の開発と製造のプロセスをはるかに簡素化し,効率化します
多層回路板は 真空包装で カートンボックスで 完璧な状態で 到着することを保証しますこの 包装 は,板 を 塵 や 他 の 汚染 物 から 守る こと に も 役立ち ます箱からすぐに使える高品質の製品が手に入るようにします.
| 層 | 4-22 層 |
| 銅の重量 | 12OZ |
| 銅の厚さ | 0.5オンス-6オンス |
| 表面マウント技術 | そうだ |
| サイズ | / |
| 表面 | ハスル 浸水金 浸水锡 浸水銀 金指 OSP |
| 梱包 | カートン ボックス で 掃除 式 の 梱包 |
| 最大 パネルサイズ | 600mm*1200mm |
| 穴の大きさ | 0.2mm |
| 厚さ | 0.2mm-6.0mm |
多層PCBボードは,医療産業,自動車産業,電信産業,航空宇宙産業を含む様々な産業で広く使用されています.医療産業では,多層PCBボードは,様々な医療機器で使用されています自動車産業では,多層PCBボードは,エンジン制御ユニットなどの様々な制御システムで使用されています.トランスミッション制御ユニット通信業界では,マルチレイヤーPCBボードは,ルーター,スイッチ,ベースステーションなどの様々な通信装置で使用されています.航空宇宙産業,多層PCBボードは,フライト制御システム,ナビゲーションシステム,通信システムなどの様々な航空電子システムで使用されています.
多層PCBボードは,多クラスインピーダンスの特殊要件があり,それは異なる信号周波数に対して異なるインピーダンスのレベルをサポートできることを意味します.この特性により,高速デジタルおよびアナログ回路で使用するのに適しています.多層PCBボードは,輸送と保管中に製品が保護されることを保証する紙箱で真空で梱包されています.
多層PCBボードは,さまざまなアプリケーションの機会とシナリオで使用できます.例えば,高周波回路,高速デジタル回路,電源回路で使用できます.電子製品にも使えますマルチレイヤーPCBボードのサイズは,異なる電子製品の特定の要件に応じてカスタマイズできます.
- 表面マウント技術:はい
- 厚さ: 0.2mm-6.0mm
- 梱包: 箱付きの真空包装
- サイズ:
- 表面:HASL,浸水金,浸水锡,浸水銀,金指,OSP
10層PCB 14層PCB または他の多層回路板を 必要とする場合でも 特定の仕様に合わせることができます私たちの製品カスタマイズサービスについてもっと知るために今日私達に連絡してください.
多層PCB板製品には,包括的な技術サポートとサービスが付属しています.
経験豊富なエンジニアと技術者のチームが 製品ライフサイクルを通して 最高レベルのサポートを提供することに 専念していますデザインの最適化に助けが必要かどうか目標を達成するために 取り組んでいます
