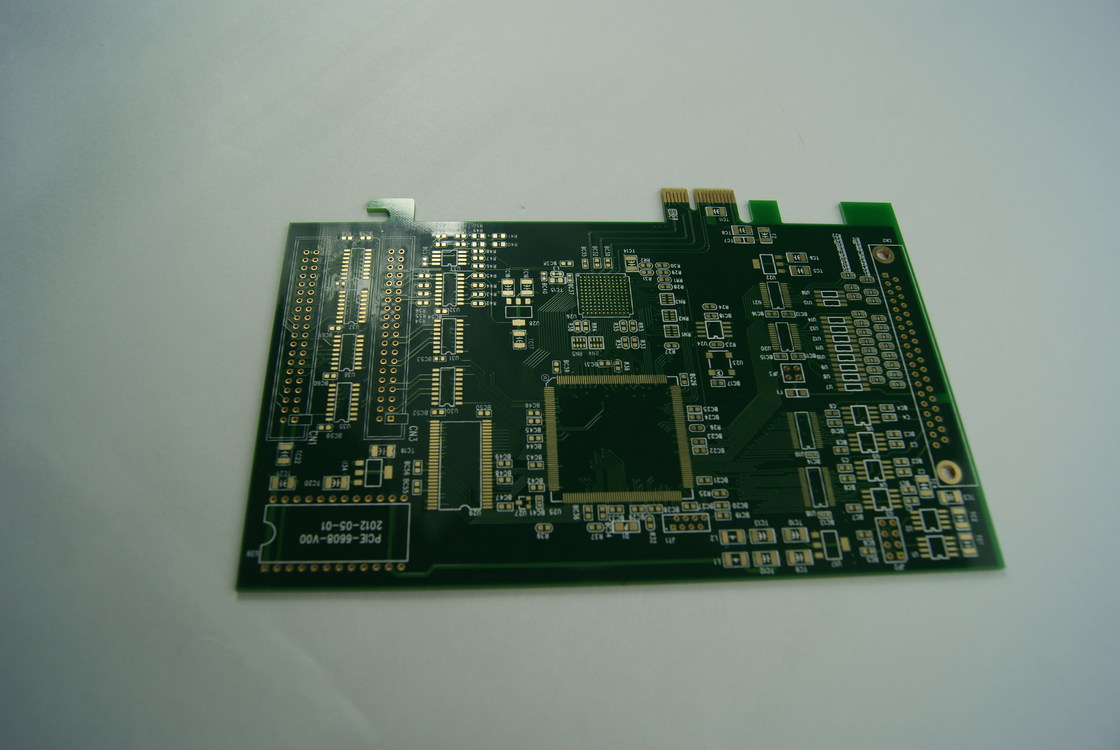

私たちの多層PCBボードは 最大パネルサイズは600mm*1200mmで 厚さは0.2mmから6.0mmの範囲で 幅広い電子機器を作成する柔軟性を確保します板は,銅と隔熱材料の複数の層で構築されています1つのコンパクトボードに様々なコンポーネントを組み込むことができます
私たちの多層PCBボードは 多層インピーダンスの要求を満たすために設計されています デバイスの信号の整合性が維持され 高品質の出力を確保します複数のクラスインペダンス要件は,ボードが安定した電源を持っていることを保証電子機器の正常な機能に不可欠です
私たちの多層PCBボードは,スマートフォン,タブレット,ラップトップなどの高密度電子製品に理想的な選択です.板の高密度設計により,多くの部品を組み込むことができます複雑な電子設計に最適です
私たちの多層PCBボードは,トランスポート中に湿気や塵などの環境要因から保護されることを保証する,紙箱で真空で梱包されています.
多層PCBボードは 幅広い電子用途に最適です 板の多層設計,多層阻力要求,複雑な電子設計のための優れた選択です電子機器のニーズを満たすのに最適です 電子機器の設計は
| 表面マウント技術 | そうだ |
| 梱包 | カートン ボックス で 掃除 式 の 梱包 |
| 最大 パネルサイズ | 600mm*1200mm |
| サイズ | / |
| 特別要件 | 多級阻力 |
| 層 | 4-22 層 |
| 銅の重量 | 12OZ |
| 表面 | ハスル 浸水金 浸水锡 浸水銀 金指 OSP |
| 銅の厚さ | 0.5オンス-6オンス |
| 厚さ | 0.2mm-6.0mm |
最大パネルサイズは600mm*1200mmで,あなたのニーズに合うサイズを選択します.
厚さは0.2mmから6.0mmまでです 厚さは0.2mmから6.0mmまでです
私たちはあなたの多層印刷回路板の安全で安全な配送のために,紙箱の真空包装を提供しています.
私たちの多層PCBボード製品は,顧客が購入に満足していることを保証するための包括的な技術サポートとサービスが付属しています.経験豊富なエンジニアのチームは,技術的な問題や質問で援助を提供するために利用可能ですまた,特定の設計要件を満たすためにカスタマイズサービスを提供し,ボードが業界基準を満たしていることを確認するためのテストと検査サービスを提供しています. さらに,私たちは,プロトタイプ作成と小批量生産サービスを提供し,顧客がプロジェクトを実現するのを支援します..
問い合わせを直接私たちに送ってください.
