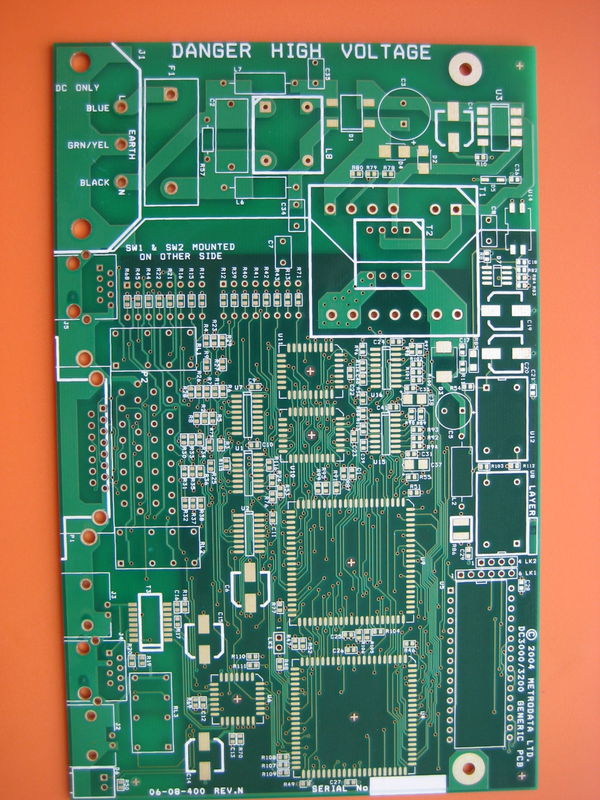

層付き多層PCBボード 表面マウント技術 銅 0.5oz-6oz 0.2mm-6.0mm
電子機器の製造における精度と技術の進歩の頂点は,多層PCBボードで表されています.この最先端の製品は,さまざまなオプションで処理された表面を誇っていますHASL, Immersion Gold, Immersion Tin, Immersion Silver, Gold Finger, OSPなど,様々な用途に対応し,最適なパフォーマンスを確保しています.4~22層のスペクトルに対応できる複雑な電子機能に対応するように設計できます 電子パネルは
私たちの多層PCBボードは 20層PCBと 16層PCBのような層数の高層を考慮すると特に注目されますこれらの構成は,複雑な回路設計のための広範囲なキャンバスを提供します通信,医療機器,航空宇宙などの産業における洗練された機器に理想的になります.信頼性や性能が期待ではなく 前提条件である.
耐久性と伝導性がさらに向上します 厚厚な銅の重さ12OZで品質を損なうことなく,最高電力アプリケーションさえも対応できるようにする.さらに,私たちが提供する銅の厚さ範囲は, 繊細な0.5オンスから強固な6オンスまで異なります, あなたのプロジェクトのユニークな要求に精密に調整できるように,複雑な回路に軽く触れるか,電流容量を増やすのに重い計測器が必要かどうか.
品質保証は最重要であり そのため 私たちの多層印刷板は 耐久性や性能の最高水準を満たすように 厳格な検査と試験手順を受けます製造 過程 で 細部 に 細心の注意 を 払っ て いる こと に よっ て,熱 抵抗 が 卓越 し て いる 製品 が 生み出さ れる電気隔熱と機械的な強さ
製品が私たちの施設を出た瞬間から あなたの施設に到着する瞬間まで 製品の整合性が重要であることを理解して 私たちは私たちのパッケージングソリューションのために バキュムパッケージングとカートンボックスを使用します This method of packing not only ensures that the boards are protected from environmental factors such as moisture and dust but also provides a secure and stable environment during transportation to prevent any physical damage that could compromise their function.
多層PCBボードは 革新,精度,信頼性の融合ですこれらのボードは電子部品工学における進歩の証です16層PCBのコンパクトで yet 能力のあるアーキテクチャや 広範囲で複雑な20層PCBの市場です.私たちの製品は,あなたの期待を上回り,あなたのテクノロジーを未来へと導く準備ができています..
結論として 私たちの多層PCBボードは 現代の回路ボード技術の頂点を反映した製品ですそして多角的な層数電子機器の性能を最大限に高めます 電子機器の性能を最大限に高めます私たちのボードは,精巧に製造され,パッケージ化されています あなたが想像するものが,精度と卓越性で達成できることを保証するために.
| 技術パラメータ | 仕様 |
|---|---|
| 表面マウント技術 | そうだ |
| 梱包 | カートン ボックス で 掃除 式 の 梱包 |
| 層 | 4-22 層 |
| 表面 | HASL 浸透金 浸透锡 浸透銀 金指 OSP |
| 厚さ | 0.2mm-6.0mm |
| サービス | ワンストップサービス OEM |
| 最大 パネルサイズ | 600mm*1200mm |
| 層数 | 4-22 層 |
| 穴の大きさ | 0.2mm |
| 銅の重量 | 12OZ |
マルチレイヤーPCB (プリント回路板) は,現代電子機器産業の不可欠な部品であり,複数の層にわたる堅牢なパフォーマンスと接続性を提供しています.最大パネルサイズは600mm*1200mmこのボードは,複雑で密集した回路設計に十分なスペースを提供し,様々な高度なアプリケーションやシナリオに最適です.この技術の最前線にある電気性能と信号の整合性を要求する電子組件に備えています
私たちの多層PCBは 12ozの銅重量と 0.5ozから 6ozまでの銅厚さで製造されており 高性能の持ち運び能力と耐久性を保証しますこれらの特徴は,さまざまな条件下で信頼性と連続的な動作を必要とするアプリケーションにとって重要です.0.2mm の最小の穴の大きさは,細工や複雑な回路にとって不可欠な部品の正確な配置と高密度の相互接続も可能にします.
この多層プリントボードの主要な用途の"つは 航空宇宙産業で 高性能と信頼性が 交渉不可です機能性 を 維持しながら 極端 な 環境 に 耐える 能力 に よっ て,多層 PCB は 宇宙 船 の 理想 的 な 選択 に なり ます通信機器や制御システムや 高度な兵器に 使われています高層数と堅牢な設計が要求される精度と信頼性を保証する.
消費者電子機器の分野では,18層PCBがハイエンドのコンピューティングデバイス,スマートフォン,エンターテインメントシステムに広く使用されています.コンパクトな空間内で 複数の接続や部品を サポートできる能力は 業界が 優雅で 強力なデバイスを 開発する傾向に 完全に合致しています医療業界では,多層PCBは診断機器や画像機器,患者モニタリングシステムの開発に不可欠です.患者の治療結果に重要な違いをもたらすことができる場合.
さらに,自動車産業は,エンジン制御装置,GPSシステム,安全メカニズムに多層印刷板を使用することで利益を得ています.これらのボードの耐久性と信頼性は,自動車環境の厳格な要求に耐えることができます最後に,電信業界は高速信号伝達と完整性を要求するルーター,スイッチ,複雑なサーバーインフラストラクチャのためにこれらのPCBに依存しています.
私たちは,当社の多層PCBのための包括的なワンストップサービスOEMを提供し,設計から最終生産までお客様の特定のニーズを満たすことを保証します.開発プロセスを合理化し,高品質な信頼性の高い多層PCBが各アプリケーションのユニークな要件に合わせて設計されています
商品のカスタマイゼーションサービスを提供しています多層PCBボード複合的な18層PCBと20層PCBを含む製品です.次のオプションで,あなたの特定の要件を満たすために多層回路板を調整してください.
サイズ:あなたのPCBの寸法を,あなたのアプリケーションに合わせて調整してください (具体的な測定をしてください).
表面塗装:溶接性を向上させ,酸化から保護するために,様々な表面仕上げから選択してください.オプションには,HASL,浸透金,浸透チン,浸透銀,金指,OSPが含まれます.
銅の厚さ:PCBの伝導性と耐久性を確保するために 銅の厚さから選択してください 0.5ozから6ozまで
板の厚さ:プロジェクトニーズに応じて,薄い0.2mmから頑丈な6.0mmまでの多層PCBボードの総厚さを指定します.
梱包:PCBは真空包装用紙箱で 安全に梱包され 純正に届くようにします
多層PCBボードは,複数の層の電子部品を重ねて設計されています.この製品の技術サポートには,製品仕様に関する包括的なガイドが含まれますPCBの機能とパフォーマンスに関連する問題に対するトラブルシューティング支援を提供します.私たちのサービスは,最適なパフォーマンスと製品の長寿を確保することを目指しています.
デザインの検討を支援し,特定のアプリケーションのニーズに合った適切な構成を選択するのに役立ちます.熱管理に関するアドバイスも提供していますマルチレイヤーPCBボードの効率を最大化します.
詳細なドキュメントとリソースも提供します 組み立て図や 標準操作手順組み込みと保守を容易にするための試験報告私たちの目標は,あなたのマルチレイヤ PCB ボードのスムーズな実装と運用を確保するために必要なツールと情報を提供することです.
発生する技術上の問題については,診断支援と一般的な問題を特定し解決するためのステップバイステップガイドを サポートサービスに含みます.迅速かつ効果的なソリューションを提供することにコミットしています.
私たちの技術サポートとサービスには,多層PCBボードの物理的な修理や交換が含まれていないことに注意してください. しかし,修理サービスに関する勧告や,必要に応じて保証のカバーと潜在的な交換に関する情報を提供することができます..
問い合わせを直接私たちに送ってください.
