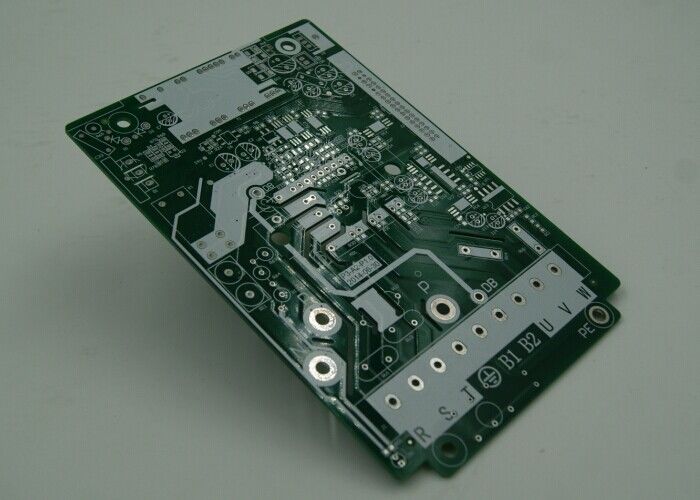

浸透金/銀 重銅 PCB 標準 2 層ボード 最小線

製品説明:

ヘビークーパーPCBは、高電力供給、強化された電流容量、および耐久性のある熱管理を必要とするアプリケーションに対応するために設計された、堅牢で高品質なプリント基板です。精密工学に基づいて製造されたこのPCBは、単なる電子部品の追加ではなく、デバイスの優れた効率と信頼性を実現する重要なアップグレードです。最小ラインスペース3mil（0.075mm）により、このPCBは回路の品質と接続性を損なうことなく、複雑な設計を可能にします。

6～10オンスの厚い銅箔を使用するヘビークーパーPCBは、耐久性と機能性の証です。強化された銅厚は、PCBが高電流を流し、より過酷な熱応力に耐え、コンポーネントリードの堅牢な機械的アンカーを提供する重要な機能です。これにより、高電力産業用途、自動車用パワーエレクトロニクス、および高電力密度が重要な要件となるその他の分野に最適です。

最高水準の品質を保証するため、すべてのヘビークーパーPCBは100%テストを実施しています。この厳格なテストプロトコルにより、納品される各PCBは厳格な性能基準を満たし、欠陥がないことが保証されます。包括的なテストルーチンでは、導通、絶縁、熱抵抗、および実際のアプリケーションでのPCBの性能と寿命を定義するその他の重要なパラメータをチェックします。この品質保証への取り組みは、エンドユーザーに比類のない信頼性をもたらします。

ヘビークーパーPCBの製造プロセスには、イマージョンゴールドまたはシルバー仕上げが含まれており、複数の利点があります。表面仕上げは、複雑なコンポーネント配置のための優れた表面平坦性を提供するだけでなく、信頼性の高いはんだ付け面を保証します。金や銀などの貴金属の使用は、PCBの酸化および腐食に対する耐性を大幅に向上させ、それによって動作寿命を延ばし、一貫した性能レベルを維持します。

IPC-A-610クラスII-III規格に準拠したヘビークーパーPCBは、業界で認められている電子アセンブリの基準に沿っています。この規格は、サービス環境で一貫してパフォーマンスを発揮する必要がある電子製品のターゲット条件を網羅しています。クラスIIは、定期的なサービスの中断を処理できる信頼性を備えた専用サービス電子製品を対象としています。一方、クラスIIIは、中断のないサービスと長寿命を必要とする高信頼性電子製品を対象としています。これらの規格への準拠は、標準的なアプリケーションとクリティカルなアプリケーションの両方でPCBが機能する能力を反映しています。

ヘビークーパーPCBを説明する際には、銅クラッドPCBおよび銅リッチPCBという用語に注意することが重要です。これらの用語は、基板の構造と組成を示しており、大量の銅の使用を強調しています。銅クラッドPCBは、片面または両面が 상당한 銅層で覆われており、電気的および熱的性能を向上させたPCBの種類を指します。同様に、銅リッチPCBは、高電力密度と熱放散を必要とするアプリケーションに不可欠な、基板の豊富な銅含有量を強調する用語です。

要約すると、ヘビークーパーPCBは、現代の電子ニーズに対応する強力で信頼性の高い多用途ソリューションとして際立っています。その印象的な銅厚、細心の注意を払った設計とテスト、および高基準への準拠により、回路基板技術の最高レベルを要求する幅広いアプリケーションに対応する準備ができています。産業用グレードの機器、クリティカルな医療機器、最先端の自動車システムなど、このPCBは最も要求の厳しい環境でパフォーマンスと信頼性を提供するように設計されています。

特徴:

• 製品名: ヘビークーパーPCB
• ソルダマスク厚: 20-50UM
• HSコード: 8534009000
• PCBテスト: 100%テスト
• 製造名: プリント基板
• 基板サイズ: 6*9cm
• 銅クラッドPCBとしても知られる
• 導電性を高めるための高銅含有PCB
• 長寿命のための耐久性のある銅注入PCB

技術パラメータ:

アプリケーション:

20-50UMの堅牢なソルダマスク厚と信頼性の高い2層構造を特徴とするヘビークーパーPCBは、さまざまな高需要アプリケーションに不可欠なコンポーネントです。銅クラッドラミネートによって保証されるその堅牢な性質は、優れた電流容量が必要なシナリオに最適です。ソルダマスクによる追加の保護は、過酷な環境でのPCBの完全性を維持するのに役立ちます。

2層構造を備えたヘビークーパーPCBは、同じユニット内で複数の電力レベルが処理されるパワーエレクトロニクスに適用できます。厚い銅層は、高電流の処理、熱放散を容易にし、強力な機械構造を提供します。このPCBは、安定した効率的なエネルギー管理が不可欠な、電源システム、自動車産業、およびソーラーパネルアレイの製造に広く使用されています。

銅ラデンPCBの堅牢な性質は、防衛および航空宇宙アプリケーションに最適です。衛星システムや航空電子機器など、極端な条件にさらされ、故障なく動作する必要があるデバイスは、これらのヘビークーパー回路の信頼性から恩恵を受けます。銅の厚さが増加することで、PCBはこれらの分野で一般的な高温や機械的ストレスに耐えることができます。

さらに、パッケージングに関しては、ヘビークーパーPCBはカートンにしっかりと収納され、テープで固定されており、安全な輸送と取り扱いを保証します。パッケージングの詳細への配慮は、製品が消費者に届くまで製品の完全性を維持するために取られた品質とケアを反映しています。品質保証のために、PCBは100%テストを実施し、各ボードが高性能およびクリティカルなアプリケーションで期待される厳格な性能基準を満たしていることを保証します。

産業用制御もヘビークーパーPCBの耐久性を活用しています。機器が過酷な化学物質や機械的摩耗にさらされる環境では、銅ラデン層は電子部品の寿命を延ばすことができる回復力のあるソリューションを提供します。堅牢な構造により、頻繁なメンテナンスや交換の必要性が最小限に抑えられ、より信頼性が高くコスト効率の高い運用につながります。

要約すると、ヘビークーパーPCB製品は、パワーエレクトロニクス、自動車、航空宇宙、防衛、産業用制御など、さまざまなアプリケーションに適しています。その 상당한 ソルダマスク厚、2層構成、安全なパッケージング、および徹底したテストプロトコルにより、信頼性とパフォーマンスが譲れないさまざまなシナリオの厳格な要求に対応できることが保証されています。

カスタマイズ:

当社の銅リッチPCBカスタマイズサービスは、IPC-A-610クラスII-IIIの厳格な基準に準拠しており、ヘビーデューティーアプリケーションに最高の品質と信頼性を保証します。当社は、導電性とボードの寿命を向上させる高度なイマージョンゴールド/シルバープロセスを備えた、重量級銅PCB製造を専門としています。

HSコード8534009000の下で、最小ライン幅3mil（0.075mm）を実現するための精密工学を提供し、最も要求の厳しい電気的要件に対応します。当社の銅クラッドPCBは、コンパクトで複雑な設計に適合するようにカスタムメイドされた、便利な6*9cmの基板サイズで利用可能です。

サポートとサービス:

当社のヘビークーパーPCB製品は、お客様の完全な満足とPCBの最適な機能を保証するために設計された包括的な技術サポートとサービスによってサポートされています。当社の技術サポートチームは、ヘビークーパーPCBの設計、製造、およびアプリケーションのすべての側面について知識が豊富です。PCBに関するご質問やご不明な点がございましたら、喜んでお手伝いさせていただきます。

サービスには、詳細な製品ドキュメント、PCBレイアウトガイドライン、材料選択のアドバイス、熱管理のヒントが含まれます。電気的性能、機械的完全性、熱放散などの問題に対処するためのトラブルシューティング支援を提供します。当社の目標は、お客様のヘビークーパーPCBが特定のアプリケーションで確実に機能するように、お客様が必要とする情報とサポートを提供することです。

さらに、設置とメンテナンスのベストプラクティスに関するガイダンスを提供し、PCBの寿命と信頼性を延ばすのに役立ちます。設置または操作中に問題が発生した場合は、当社のチームが迅速かつ効果的なソリューションを提供できるよう準備ができています。

カスタム要件または技術的な問い合わせについては、カスタムソリューションを専門とする専門家チームがあり、お客様固有のニーズを満たすために喜んで協力させていただきます。当社の卓越性への取り組みにより、ヘビークーパーPCB製品に対して最高レベルのサービスとサポートを受けることができます。
