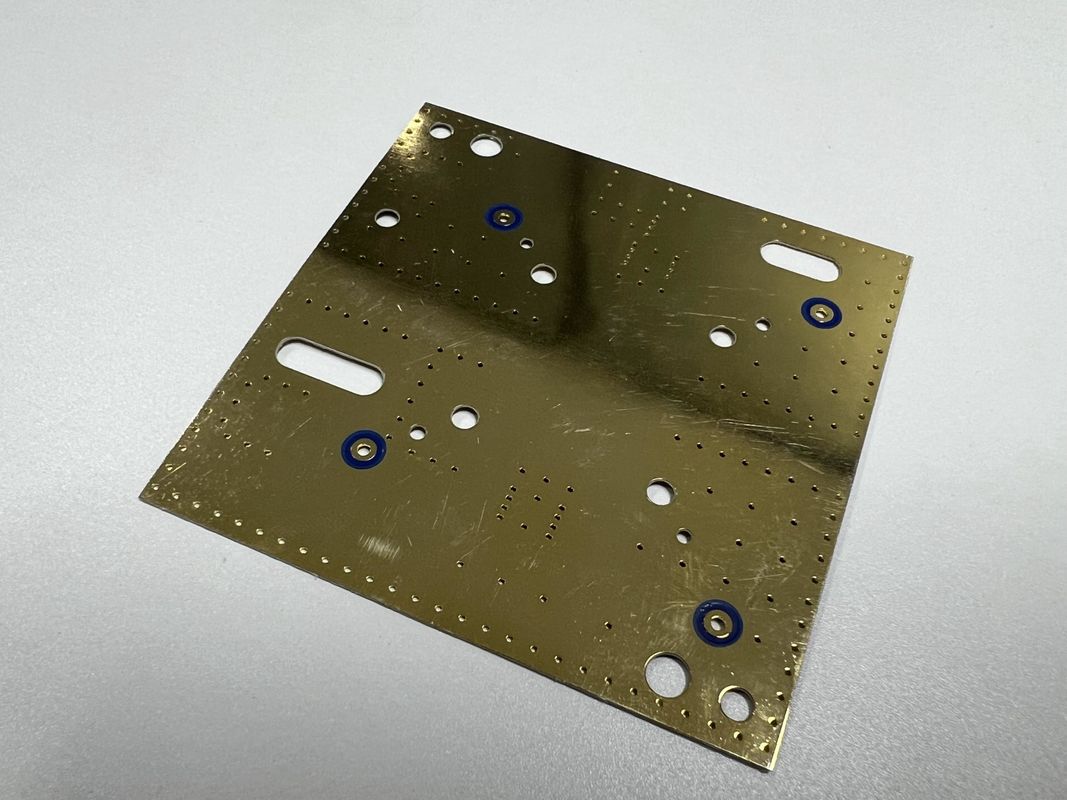

ゴールド表面 ロジャース CLTE XT PCB基板 ホワイトシルクスクリーン 多様な仕上げ
ロジャースPCB基板は、高周波回路基板の分野における優れた製品であり、その優れた品質と信頼性で際立っており、幅広い高速設計要件に対応します。この高周波プリント基板は、高く評価されているCLTE-XTベース素材を使用して細心の注意を払って設計されており、厚さは1.016mmです。ロジャース高周波プリント基板は、パフォーマンスと耐久性が最優先される現代のエレクトロニクスにおける高度なニーズを満たすように設計されています。
ロジャースPCB基板の中核となるのは、高周波回路基板に優れた基盤を提供するCLTE-XT素材です。このベース素材は、熱膨張係数が低く、熱応力下でも基板の安定性と完全性を保証することで知られています。誘電率範囲が2.55〜10.2であるロジャースPCB基板は、幅広い周波数スペクトルで一貫した電気的性能を提供するため、RFおよびマイクロ波アプリケーションに最適です。
表面品質は、ロジャースPCB基板が優れているもう1つの重要な側面です。基板には金表面が付属しており、高貴な外観を提供するだけでなく、優れた導電性と耐酸化性を提供し、時間の経過とともに長寿命と一貫したパフォーマンスを保証します。表面の品質は、信号の完全性に直接影響し、信号損失または劣化のリスクを低減するため、高周波プリント基板において極めて重要です。
ロジャースPCB基板の顕著な特徴の1つは、利用可能な多様な表面仕上げです。お客様は、ホットエアソルダレベリング(HASL)、無電解ニッケル浸漬金(ENIG)、有機はんだ付け性保護剤(OSP)、浸漬銀、浸漬錫、ハードゴールドなど、さまざまな仕上げから選択できます。これらの仕上げはそれぞれ異なる要件に対応し、はんだ付け性、耐食性、ワイヤボンディング性の向上オプションを提供します。この汎用性により、ロジャース高周波プリント基板は、あらゆる高性能アプリケーションの特定のニーズを満たすようにカスタマイズできます。
カスタマイズは表面仕上げで終わりません。ロジャースPCB基板は、お客様の要望に応じてさまざまなサイズで提供されます。このレベルのカスタマイズは、通信から航空宇宙まで、各セクターが独自のサイズ制約と設置環境を持つさまざまなアプリケーションにとって重要です。高周波回路基板の寸法をカスタマイズできるため、大規模な再設計や調整を必要とせずに、既存のシステムやデバイスにシームレスに統合できます。
高品質の素材、正確な誘電率、カスタマイズ可能なサイズと表面仕上げを備えたロジャースPCB基板は、信頼性とパフォーマンスを提供する高周波プリント基板の最良の例です。要求の厳しい商用アプリケーションでも、重要な防衛システムでも、ロジャース高周波プリント基板は、耐久性、機能性、効率の点で最高の満足度を提供するように設計されています。基板の設計と製造プロセスのあらゆる側面における卓越性への取り組みにより、お客様は高周波アプリケーションの期待を満たすだけでなく、それを超える製品を受け取ることができます。
| 属性 | 仕様 |
|---|---|
| カバーレイ色 | イエロー |
| ベース素材 | CLTE-XT 1.016mm |
| 素材 | ロジャース R4350B |
| 表面 | ゴールド |
| 銅厚 | 0.5-6oz |
| 誘電率 | 2.55-10.2 |
| シルクスクリーン色 | ホワイト、ブラック、イエロー |
| 機能 | 100%電気テスト合格 |
| テスト | 出荷前に100%電気テスト実施 |
| シルクスクリーン | ホワイト |
さまざまな産業の正確なニーズに合わせてカスタマイズされたロジャースPCB基板は、さまざまなアプリケーションに対応する多用途で高品質な製品です。このロジャース+FR4多層PCBは、電子部品の信頼性とパフォーマンスが最優先されるシナリオ向けに特別に設計されています。HASL、ENIG、OSP、浸漬銀、浸漬錫、ハードゴールドなどの表面仕上げオプションは、基板に優れた表面平坦性、良好なはんだ付け性、低接触抵抗を提供し、これらは航空宇宙、防衛、医療機器などの高信頼性分野に不可欠な属性です。
標準PCB厚さ1.6mmと、お客様のご要望に応じてサイズをカスタマイズできるため、ロジャース電子基板はさまざまな設計仕様に適応でき、標準およびカスタムの電子アセンブリの両方にシームレスに統合できます。利用可能な銅厚は0.5〜6オンスで、高電流アプリケーションに対応し、基板がかなりの電力負荷を処理できることを保証するため、パワーアンプおよび無線周波数アプリケーションに適しています。
高周波回路基板のシルクスクリーン色オプション(白、黒、黄)は、コンポーネント、テストポイント、および重要な情報のマーキングに優れたコントラストと視認性を提供し、これはアセンブリおよび検査プロセス中に重要です。この機能は、通信機器および高速デジタルアプリケーションでよく見られる複雑なアセンブリプロセスを簡素化します。
ロジャースPCB基板は、高周波パフォーマンスと熱管理を必要とする産業に理想的な選択肢です。衛星通信、マイクロ波リンク、セルラー基地局ハードウェアでの使用は、最も要求の厳しい環境で信号の完全性を維持する能力を強調しています。ロジャース素材によって提供される優れた誘電率と熱性能、FR4によって提供される堅牢性といった製品の属性は、このロジャース+FR4多層PCBを極端な条件下で動作する高度なエレクトロニクス用の信頼性の高い基板にしています。
要約すると、ロジャースPCB基板はさまざまなアプリケーションとシナリオで優れた製品です。高度な通信システム、高速ネットワーク、または機密性の高い信号処理ユニットのいずれであっても、ロジャース素材と多層FR4テクノロジーの組み合わせは、エンジニアや設計者が最も重要で高性能な回路基板の要件を信頼できるソリューションを提供します。
当社のロジャースPCB基板製品は、お客様の特定のニーズに対応するために、さまざまな製品カスタマイズサービスを提供しています。高周波電子アプリケーションで優れたパフォーマンスを発揮することで知られるこの基板は、次の属性で調整できます。
シルクスクリーン: ロジャース高周波電子基板にクリアなラベリングとプロフェッショナルな美観を確保するために、鮮明な白いシルクスクリーンが適用されます。
PCB厚さ: 標準の1.6mm厚さは、ロジャース混合スタックアップPCBに堅牢な基盤を提供し、耐久性と機能性のバランスを取ります。
表面仕上げ: ロジャース積層基板の特定の要件を満たすために、HASL、ENIG、OSP、浸漬銀、浸漬錫、ハードゴールドを含むさまざまな表面仕上げから選択してください。
カバーレイ色:鮮やかな黄色のカバーレイを使用して回路を保護し、カスタマイズされた基板に独特の外観を追加します。
サイズ:お客様のご要望に応じてすべてのサイズ要件に対応し、ロジャースPCB基板が意図したアプリケーションに完全に適合するようにします。
ロジャースPCB基板は、最高のパフォーマンスと満足度を確保するために設計された包括的な技術サポートとサービスのスイートによってサポートされています。当社の製品専門家は、製品仕様、設置ガイダンス、トラブルシューティング、パフォーマンス最適化に関する支援を提供することに専念しています。
ロジャースPCB基板に関する技術的な問い合わせについては、お客様は、製品機能と実装のベストプラクティスに関する詳細情報を提供する詳細な製品ドキュメント、FAQ、アプリケーションノート、技術論文を含む豊富なリソースにアクセスできます。
お客様をさらにサポートするために、ロジャースPCB基板がお客様のアプリケーションの特定の要件を満たすことを保証するために、熱解析、信号インテグリティシミュレーション、材料適合性テストなどの高度なサービスを提供しています。品質へのコミットメントは、製品機能を強化し、革新的なソリューションを導入するための継続的な研究開発努力に反映されています。
お客様は、専門家や同僚のコミュニティと交流して洞察を共有し、課題について議論し、ロジャースPCB基板に関連するソリューションを見つけることができるオンラインサポートフォーラムを活用することをお勧めします。当社の技術サポートチームは、必要に応じて追加の専門知識と支援を提供するために、これらのフォーラムを積極的に監視しています。
包括的なサポートを提供するよう努めていますが、当社のサービスには対面技術サービスやオンサイト修理は含まれていないことに注意してください。返品または保証関連の問い合わせについては、最寄りの正規販売店またはカスタマーサービスチームに連絡することをお勧めします。
