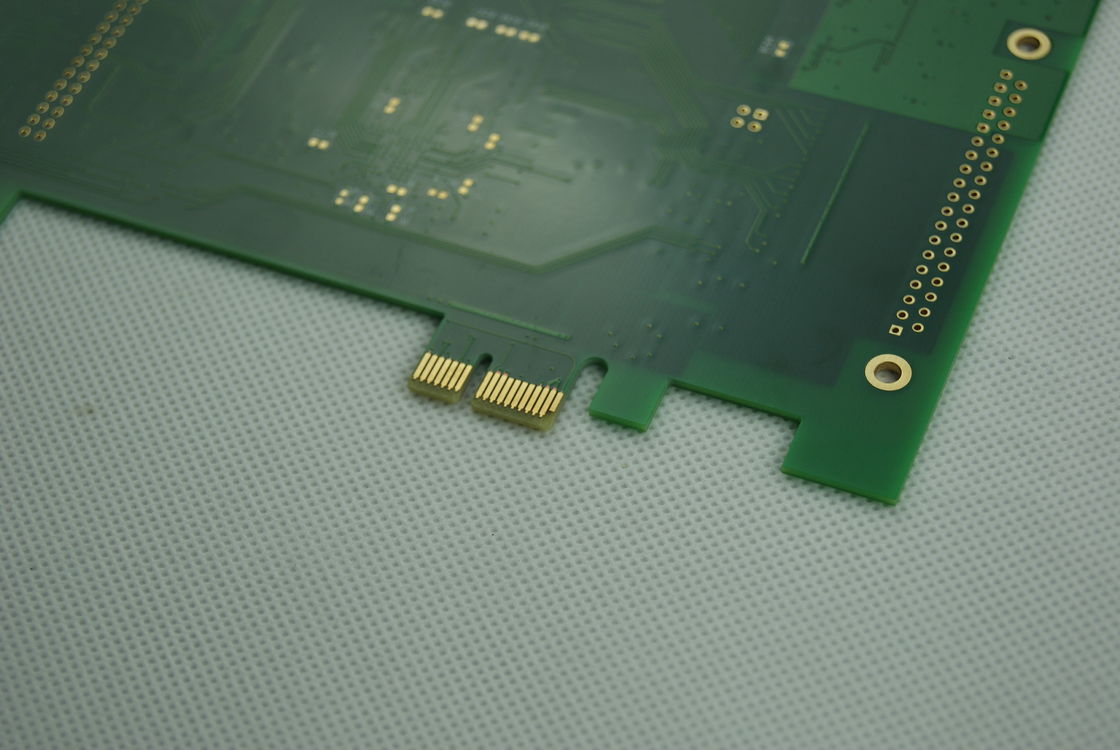

先進的な多層PCBボード RO4003C Tg170 FR-4 12OZ 銅重量
多層PCBボードは,多くの電子アプリケーションの中心にある高度に洗練された兼用性のある部品です.この先進的な製品は,複雑で高速な回路の要求に応えるために精度に設計されています高性能と信頼性を要求する産業や機器にとって不可欠な要素です. 私たちの提供する多層印刷板は,近代工学の証です.幅広い技術や電子革新をサポートできる.
この12層PCBはPCB設計における 素晴らしい成果です電子部品の密集配置に十分なスペースを提供し,細いプロフィールを維持するこの多層構造は,スペースを節約するだけでなく,電磁気干渉と信号損失を減らすことで,全体的な電気性能を向上させます.空間と性能が優先される高度な電子機器に最適です.
各多層印刷板は,さまざまな用途に合わせてさまざまな表面仕上げで処理されています.利用可能なオプションには,HASL (ホットエアソールドレベル化),浸透金,浸透チンが含まれます.,浸透銀,金指,およびOSP (有機溶接性保存剤).これらの表面仕上げは信頼性の高い溶接点を提供し, အောက်にある銅を酸化から保護します.寿命と一貫したパフォーマンスを確保する.
また,多層PCBボードは 0.5ozから 6ozまでの例外的な銅厚さの範囲で特徴付けられています.この機能により,電流容量を増やし,熱管理を改善できます.厚い銅層も板の機械的強さと耐久性に貢献します 厚い銅層は,高性能および高速な電子回路に不可欠です
最小の穴の大きさは0.2mmで,多層PCBボードは,細いピッチのコンポーネントと高密度のインターコネクトをサポートすることができます.この 精密 な 掘削 は,最小 の 部品 も 正確 に 配置 さ れ,接続 さ れ ます薄い0.2mmから頑丈な6.0mmまで,デザインとアプリケーションの柔軟性を提供し,異なる製品ニーズに対応する.
多層PCBボードが 完璧に届くように 細心の注意を払って 梱包します 各ボードは 湿気や汚染物質から守るために 真空密封されています掃除 式 の 詰め込み の 板 は,堅牢 な 紙箱 に 置か れ ますこのパッケージング方法により,質を損なうことなく,すぐに使用可能になるようにします.
概要すると,多層PCBボードは,ハイテク電子機器のプロジェクトにとって不可欠な部品です. 12層PCBは,密集で複雑な回路設計のための例外的なプラットフォームを提供します.表面仕上げの種類と銅厚さの範囲は,特定の性能要件を満たす掘削の精度と板の厚さの選択は,今日の要求の高い電子アプリケーションに必要な汎用性を提供します.慎重に真空包装と紙箱の配達製造者やデザイナーにとって プレミアムな選択肢として 注目されています
| パラメータ | 仕様 |
|---|---|
| 銅の厚さ | 0.5オンス-6オンス |
| サービス | ワンストップサービス OEM |
| 表面 | HASL 浸透金 浸透锡 浸透銀 金指 OSP |
| サイズ | / |
| キーワード | ロジャース PCBボード |
| 穴の大きさ | 0.2mm |
| 表面マウント技術 | そうだ |
| 層 | 4-22 層 |
| ガラスエポキシ | RO4003C+ Tg170 FR-4 |
| 銅の重量 | 12OZ |
多層PCBボードは,高品質のガラスエポキシ組成のRO4003C+ Tg170 FR-4で,先進的な電子組成に必要な耐久性と信頼性の証です.0 から利用可能な変数銅厚さ.5ozから6ozは,様々な電気要件に柔軟性と適応性を提供し,電力を消費するアプリケーションと,より細かく繊細な回路を必要とするアプリケーションの両方に対応します.この適応性は,多層PCBを多数のアプリケーションの機会とシナリオに適しています..
12 層 PCB は,多層印刷回路板の特定の種類で,スペースがプレミアムで機能が妥協できない複雑な電子機器で一般的に使用されています.これらのボードは,しばしばプロレベルのコンピュータ機器で見つけられます高級サーバーや通信インフラストラクチャです.それらの多層構造は,現代の通信システムにとって不可欠なコンパクトな形状の中で,より高いコンポーネントと相互接続密度を可能にします.,洗練された技術です
同様に,10層PCBは,複雑性とサイズとの間のバランスが不可欠なアプリケーションに不可欠です.これらはしばしば医療機器,自動車制御システム,専門工業機械多層印刷回路板の細心の注意を払って作られた層によって提供される精度は,高速信号が最小限の干渉で送信されることを保証します.精度と信頼性が不可欠な重要なアプリケーションです.
多層PCBボードの汎用性は,設計から最終製品配送までのプロセスを合理化するワンストップサービスOEMによってさらに強化されています.顧客は包括的なサポートを受けます具体的ニーズが精度と効率で満たされることを保証する.このサービスは,複数のベンダーと複雑な物流を管理せずに,洗練された電子製品を市場に出したい企業にとって特に有利です..
さらに,Surface Mount Technology (SMT) の統合により,これらのPCBが現代的な製造プロセスに適していることが確認されています.SMTは,PCBに部品を自動的に配置することを可能にします.生産速度を高め 人間の誤りの可能性を減らす高品質の基準を維持しながら 迅速なプロトタイプ作成と大量生産能力を必要とする産業にとって これは極めて重要です
結論として,Multilayer PCB Boardは 頑丈なガラスのエポキシ組成, 変化する銅厚さ, 高密度の12層と10層 PCBの構成をサポートする能力幅広いハイテクアプリケーションに最適です表面マウント技術との互換性とワンストップサービスOEMアプローチの追加的な便利性により,電子機器製造業界では不可欠な部品となっています.
私たちの多層PCBボード製品は,あなたのプロジェクトの特定のニーズを満たすために広範なカスタマイズサービスを提供しています.14層PCBから複雑な18層および20層PCBまでのオプションでPCBを完璧に調整します最小の穴のサイズ精度は0.2mmで,最大パネルサイズは600mm*1200mmに対応できる.私たちのボードは,コンパクトなデザインと大規模なアプリケーションの両方に対応しています.
厚さのカスタマイズも可能です. 薄い0.2mmから強固な6.0mmまでのオプションがあり,PCBの耐久性とパフォーマンスを最適化するための柔軟性を提供します.製品が原始的な状態で到着することを保証するために,カートンボックスと真空包装を使用して細心の注意を払って梱包されていますすぐ使えるように
卓越性へのコミットメントの一環として 設計から配達までのプロセスを簡素化する 総合的なワンストップサービスOEMソリューションを提供しています私たちの専門的なサービスを信頼し,最も要求の高い多層PCBデザインを生き生きとします精度,品質,顧客満足が 優先事項です
私たちの多層PCBボードは 精密に設計され 最も高い業界基準で製造されています 幅広いアプリケーションの品質と信頼性を保証するために私たちは包括的な技術サポートとサービスを提供します詳細は以下のとおりです
技術資料:私たちは,スキーマ,BOM,レイアウトファイル,詳細な仕様を含む技術文書の完全なセットを提供し,私たちの多層PCBボードの統合と適用を支援します.
製品チュートリアル:私たちのオンラインチュートリアルは,PCB設計,操作,トラブルシューティングの基礎を通してユーザーをガイドし,私たちの多層PCBボードを含むプロジェクトで成功を保証します.
デザインサポート:設計支援サービスを提供できます初期PCBレイアウトから最終生産まで,すべての技術要件と業界基準を満たす製品を提供します..
FAQ と 知識 データベース:私たちの幅広いFAQと知識データベースにアクセスし,私たちのマルチレイヤ PCBボードに関連する一般的な問題や質問に迅速な回答を得ます.
技術サポートチーム:私たちの専用の技術サポートチームは,私たちの多層PCBボードで遭遇する特定の問い合わせや問題に対応することができます.専門家による助言と プロジェクトが成功することを保証する 実践的な解決策を提供できる.
修理・保守サービス:修理とメンテナンスのサービスを提供します 多層PCBボードの寿命を延長します板を最適な状態に保つためにボードの修理.
保証サービス:私たちの多層PCBボードは 標準保証付きで 製造の欠陥をカバーし 材料や工芸の欠陥のない製品を受け取ることを保証します特別保証の詳細については製品に付属した保証文書を参照してください.
パーソナライズ サービス:プロジェクトにカスタマイズされたソリューションが必要な場合は,私たちのチームは,あなたのアプリケーションに完璧なフィットを確保するために,あなたの特定のニーズに応じて私たちの多層PCBボードを修正するために,あなたと一緒に作業する準備ができています.
設計から導入までの 円滑な体験を 促進することです 設計から導入までの 円滑な体験を 促進することですあなたの満足とプロジェクトの成功を保証する.
