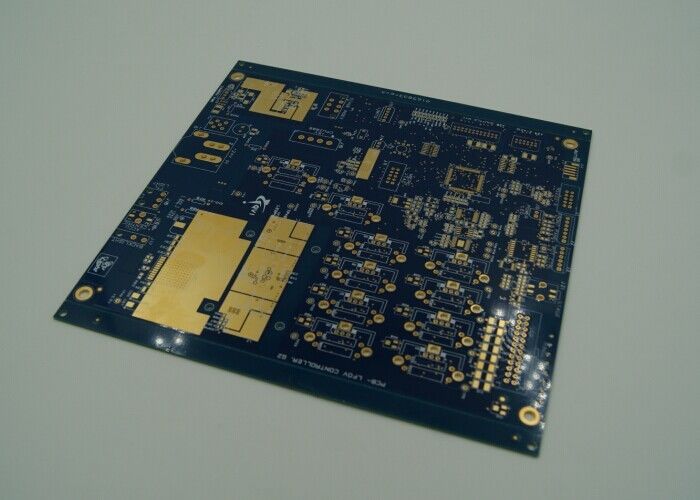

パナソニック M6 M8 FR-4 4-22 層 多層PCB板 高速PCBプロトタイプ

製品説明:

多層基板は、現代のエレクトロニクス業界の厳しい要求を満たすために調整された技術的な驚異です。最大限の精度で構築されたこの製品は、回路基板技術の進歩の証です。その中心には、高品質のガラスエポキシ：RO4003C+ Tg170 FR-4素材で構成されており、多数の電子アプリケーションに堅牢で信頼性の高い基盤を保証します。

4〜22層の多様な範囲で、お客様は特定の要件に適合する最適な多層基板構成を選択できます。このレベルのカスタマイズは、10層基板など、追加の複雑さを必要とするプロジェクトに特に有益であり、強化されたパフォーマンスと省スペース設計のためにしばしば求められます。複数の層を単一の基板に統合することにより、これらの基板は高密度回路設計にコンパクトで効率的なソリューションを提供します。

製造プロセスにおける表面実装技術（SMT）の採用は、これらの基板の重要な特徴です。この最新の技術により、コンポーネントを基板の表面に直接取り付けることができ、より合理化され信頼性の高い回路が得られます。SMTの統合は、多層プリント基板の全体的な品質とパフォーマンスを向上させるだけでなく、組み立てプロセスを迅速化し、生産時間の短縮とコストの削減につながります。

この優れた製品の主な属性の1つは、ワンストップサービスOEMオファリングです。このサービスにより、クライアントは設計、製造、組み立ての各段階で包括的なサポートを受けることができます。OEMサービスの利便性は、顧客が初期コンセプトから最終製品の納品まで、すべての基板ニーズを単一のソースに依存できることを意味します。この合理化されたアプローチは、調達プロセスを簡素化するだけでなく、各多層基板が最高水準の品質と一貫性を満たすことを保証します。

多層基板は、12オンスの顕著な銅重量で設計されています。この substantial な銅の厚さは、高電力アプリケーションに不可欠な基板の電流容量を高めるのに役立ちます。銅重量の増加は、熱の放散をより効率的に助け、基板の熱管理を改善し、電子コンポーネントの寿命を延ばします。

多層プリント基板のあらゆる側面で細部へのこだわりが見られます。ガラスエポキシ：RO4003C+ Tg170 FR-4素材の使用は、高い機械的強度を提供するだけでなく、優れた熱安定性と電気絶縁性を保証します。これらの特性は、さまざまな環境条件や動作中の熱サイクル下で基板の完全性を維持するために不可欠です。170℃という高いガラス転移温度（Tg）は、構造的または機能的な完全性を損なうことなく高温に耐える基板の能力をさらに示しています。

結論として、多層基板は基板設計と製造の最先端を体現しています。堅牢なガラスエポキシ構造、4〜22層の汎用性、表面実装技術の精度、包括的なワンストップサービスOEM、そして substantial な12オンス銅重量により、この製品はエレクトロニクス業界の多様で要求の厳しいニーズを満たす準備ができています。シンプルなデバイスであっても、複雑な10層基板であっても、多層プリント基板は、電子分野で品質、パフォーマンス、信頼性を求める理想的な選択肢です。

特徴:

• 製品名: 多層基板
• 銅厚: 0.5オンス-6オンス
• 最大パネルサイズ: 600mm*1200mm
• 表面実装技術: はい
• ガラスエポキシ: RO4003C+ Tg170 FR-4
• 主な特徴: 多層回路基板
• 主な特徴: 多層PWB（プリント配線基板）
• 主な特徴: 18層基板

技術パラメータ:

応用:

多層基板は、エレクトロニクス分野において不可欠なコンポーネントであり、複雑な回路の業界標準となっている、非常に汎用性の高い高度なタイプのプリント基板（PCB）です。厚さ0.2mmから6.0mmの範囲と、4層から22層までの能力を備えたこれらの基板は、コンパクトなフォームで高い機能性を提供するように設計されています。多層PWB（プリント配線基板）設計により、電気経路、コンポーネント、および接続の密度を高めることができ、洗練された電子アプリケーションに理想的なソリューションとなります。

16層基板は、スペースと機能性が最優先されるアプリケーションに対応する、多層基板の複雑な層を表します。層数により、高いレベルの相互接続性と、複数の信号および電源プレーンを効率的に管理する能力が可能になります。これらの基板の銅厚は0.5オンスから6オンスの間で変化し、電流容量の向上と熱管理の強化を可能にします。これにより、16層基板は、通信機器、高度なコンピューティングシステム、産業用グレードの電子機器に見られる高速および高周波回路に特に適しています。

これらの多層基板の応用機会とシナリオは数多くあります。強化された機能により、信頼性と精度が最優先されるMRIシステムや心臓モニターなどの医療機器でよく見られます。航空宇宙産業では、多層PWBのコンパクトなサイズと堅牢性は、スペースに制約のある航空電子機器や衛星システムに最適です。安全性、パフォーマンス、快適機能のための電子機器への依存度が高まっている自動車産業も、制御システム、GPSナビゲーション、インフォテインメントシステム用の洗練された多層基板の使用から恩恵を受けています。

さらに、スマートフォン、タブレット、ラップトップなどの民生用電子機器は、より薄く、より強力なデバイスの境界を常に押し広げています。多層基板はこれらのイノベーションの中心であり、限られたスペース内に複数の機能を統合することを可能にします。4〜22層の基板は、産業用途でも同様に重要であり、信頼性が高く長持ちする電子コンポーネントを必要とする複雑な機械や自動化システムで使用されています。

結論として、多層基板、特に複雑な16層基板の汎用性と高度な機能は、幅広い産業の電子設計に不可欠な部分となっています。小さなフットプリントを維持しながら、さまざまな銅厚で多数の層を収容できる能力は、最先端の技術開発を可能にし、多数の電子製品の進歩に貢献しています。

カスタマイズ:

当社の多層基板用の包括的な製品カスタマイズサービスを提供しており、4〜22層で利用可能です。当社の高度な製造能力により、高密度20層基板や標準的な14層基板を含む幅広い仕様を製造できます。提供する表面仕上げオプションは広範であり、お客様の特定のニーズに対応します：HASL、浸金、浸錫、浸銀、ゴールドフィンガー、OSP。

多層基板のサイズは変動する可能性がありますが、すべての寸法で精度と品質を保証します。銅厚に関しては、お客様はアプリケーションの電気的要件を満たすために、0.5オンスから堅牢な6オンスまで選択できます。さらに、当社の多層基板は表面実装技術（SMT）と完全に互換性があり、すべての回路ニーズに対して信頼性の高い効率的な組み立てを保証します。

サポートとサービス:

当社の多層基板には、製品を最大限に活用していただくための包括的な技術サポートとサービスが付属しています。当社のサポートには、豊富なドキュメント、トラブルシューティングガイド、詳細な技術仕様を含むナレッジベースへのアクセスが含まれており、基板を効果的に理解し活用するのに役立ちます。

オンラインリソースに加えて、多層基板の実装とメンテナンスを支援するためのさまざまなサービスを提供しています。これらのサービスには、基板設計が製造と機能のために最適化されていることを確認するための設計レビューとコンサルテーションが含まれます。

基板のパフォーマンスと信頼性を維持するために、リワークおよび修理サービスも提供しています。当社の専門家チームが問題を診断し、必要な修理を実行したり、将来の問題を回避するための改善を提案したりできます。

当社は、製品の継続的なサポートとアップデートを提供することにコミットしています。これには、最新の業界標準と技術に関する情報、および独自の製品オファリングのアップデートが含まれます。

当社の目標は、お客様に優れたサポートとサービスを提供し、プロジェクトの成功と多層基板の長期的なパフォーマンスを確保することです。
