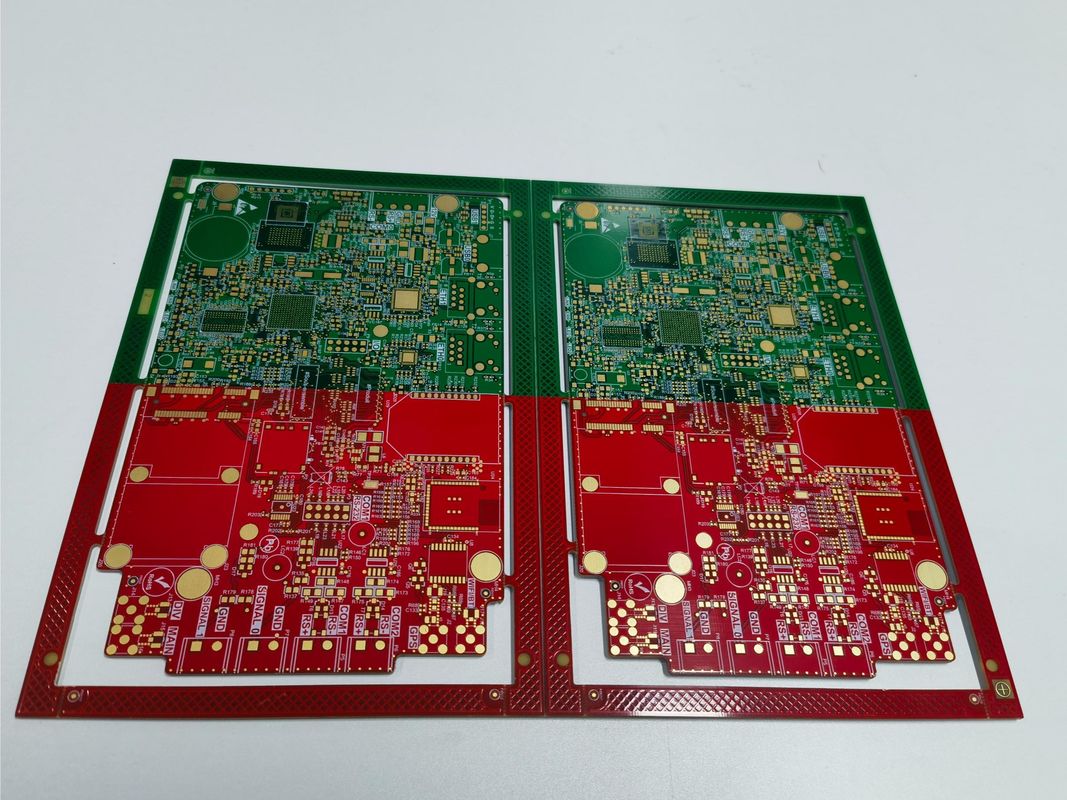

先進的な多層PCBボード 1つのPCBボードに溶接マスクの4色

製品説明:

私たちの多層PCBボードは,幅広い電子アプリケーションのための最先端のソリューションとして立っており,その設計にSurface Mount Technology (SMT) の革新的な統合を反映しています.この製品は,回路板工学の進歩の証です複合的で高密度な部品の配置のための 堅牢なプラットフォームを提供しています 汎用性と性能に焦点を当てて PCBは 4~22層に対応するように設計されています現代の要求の高い電子機器が要求する様々なレベルの複雑性と機能に対応する.

14層PCBと12層PCBは 品質と信頼性の最高水準を満たすために 精巧に製造されています.性能と大きさとの間の 卓越したバランスを提供します空間と重量が重要になる 複雑な電子機器に理想的な選択肢です12層PCBは,高級多層回路板から期待されるパフォーマンスを損なうことなく,少し複雑な構成を提供します.

これらの多層回路板の構築には,銅の重量の正確な制御が含まれています.この銅 の 厚さ は,優れた 電導 性 と 信号 の 完全 性 を 保証 する だけ で なく,様々な 環境 ストレス に 耐える ため の 熱 管理 と 耐久 性 を 向上 さ せる銅の重量に注意を払うことは,あらゆる種類の操作条件下でPCBの機能性と長寿を維持するために重要です.

デザインから配達までの プロセスを簡素化します 顧客は デザインから配達まで経験豊富なエンジニアと技術者の私たちのチームは,それぞれの多層PCBボードが,彼らの仕様とパフォーマンス要件を満たすことを保証するために,クライアントと密接に働きますこの包括的なサービスには PCB 製造のあらゆる段階,設計,製造,テスト,最終組み立てが含まれます.

私たちのマルチレイヤーPCBボード製品のもう1つの重要な特徴は,梱包と輸送のためにカートンボックスで真空包装を使用することです.この梱包方法は, PCB を水分から保護するために慎重に選択されています.輸送中の塵や機械的損傷.真空包装は,ボードが目的地に到着し,即時使用またはさらなる処理に準備ができていることを保証します.カートン の 箱 は 追加の 保護 層 を 提供 し て い ます包装が安全で操作が簡単になります

マルチレイヤーPCBボードに 表面マウント技術を組み込むことは 現代の製造技術への我々のコミットメントの 明確な指標ですSMTは,より効率的でコンパクトな部品の配置を可能にします空間が重要な商品である多層ボードにとって重要なものです.また,ボードの全体的な信頼性と性能にも貢献します.SMTコンポーネントの鉛インダクタンスが低くて,振動や振動条件下で機械的な安定性が優れているため,スムートホールコンポーネントよりも.

概要すると,私たちの多層PCBボード製品は,最新の機能で装備され,最高水準で製造された,現代PCB技術の模範的な表現です.14層PCBまたは12層PCBが必要かどうか製品ラインナップは,あなたの技術的な要求を満たす多層回路板へのアクセスを保証します.正確な銅重量12OZ安全な真空包装と カートンボックスで,私たちは今日の電子産業の課題に備えた製品を顧客に提供します.

特徴:

• 製品名:多層PCBボード
• 層: 4-22 層
• 14層PCBと16層PCBのオプションを含む.
• 梱包: 箱付きの真空包装
• 銅重量: 12oz
• 穴の大きさ:0.2mm
• 銅の厚さ:0.5オンス-6オンス
• 多層型PWBとしても知られています

技術パラメータ:

応用:

多層PCBは 電子機器業界で重要な部品です複雑な回路と高機能が限られたスペースで必要とされる無数のシナリオでアプリケーションを見つける600mm*1200mmの最大パネルサイズで,これらのボードは,スリームでコンパクトな形状を維持しながら,頑丈な電子システムのニーズに対応するように設計されています.

多層PCBは,0.5ozから6ozまでの厚さで銅の複数の層によって区別され,さまざまな電流承載能力と熱管理特性を可能にします.大量の層数複雑で密集した回路設計の統合を可能にします.これは高度な電子アプリケーションにとって不可欠です.このボードで達成できる洗練されたことの証です複雑なルーティングと信号の整合性のために十分な空間を提供します.

HASL,インマーションゴールド,インマーションチーン,インマーションシルバー,ゴールドフィンガー,OSPを含むこれらのPCBの表面仕上げオプションは耐久性要件これらの表面処理は,堅牢な溶接性を保証し,酸化から銅を保護し,さまざまな環境と用途に適しています.Immersion Gold は,その 優れた 導電性 と 細い 音 の 部品 に 適性 に よっ て よく 選ば れ ます高密度で高周波のアプリケーションに最適です

多層PCBは,適応性と性能を考慮して,ルーター,スイッチ,ベースステーションの一部である通信などの産業で広く使用されています.MRIシステムや心臓モニターなどの 重要な装置に依存しています航空宇宙では14層PCBは衛星システムや航空電子機器で見つけることができます極端な環境条件に耐え,一貫した性能を提供しなければならない場合.

自動車アプリケーションは,エンジン制御ユニット,GPSシステム,安全電子機器の不可欠なマルチレイヤープリントボードの堅牢な性質からも恩恵を受けます.消費電子機器は PCBが至る所に存在する別の分野ですスマートフォン,ノートPC,ゲーム機に電力を供給します大幅なパネルサイズとカスタマイズオプションにより,設計者は電子機器の制約を受けずに革新的な製品を作成する柔軟性を確保します.

高密度のパッケージング,ストレスの下での信頼性,精密な電子性能サイズ,表面仕上げ,層の範囲を 調整できるこのボードは 電子デザインと機能の限界を 押し広げています

カスタマイズ:

多層PCBボードに合わせた製品カスタマイゼーションサービスを探検します. 特定のニーズを満たすためのオプションを数多くご用意しています. 0 から様々な厚さから選択してください.2mmから6mmロージャースPCBボードの技術で, 高品質で高周波のパフォーマンスを保証します.

4層から22層まで 製造する能力を持つ マルチレイヤー印刷板のサービスは 複雑なデザインと シンプルなデザインの両方に対応します複雑なシステムやより一般的なアプリケーションのための標準的な10層PCBのための先進的な18層PCBが必要かどうか卓越した成果を出すための専門知識を持っています

柔軟な銅の厚さで 板をカスタマイズします 0.5オンスから 6オンスまで私たちの多層PCBボードは,最大12OZの銅の重さを収容することができます電子部品の耐久性と伝導性を向上させます
