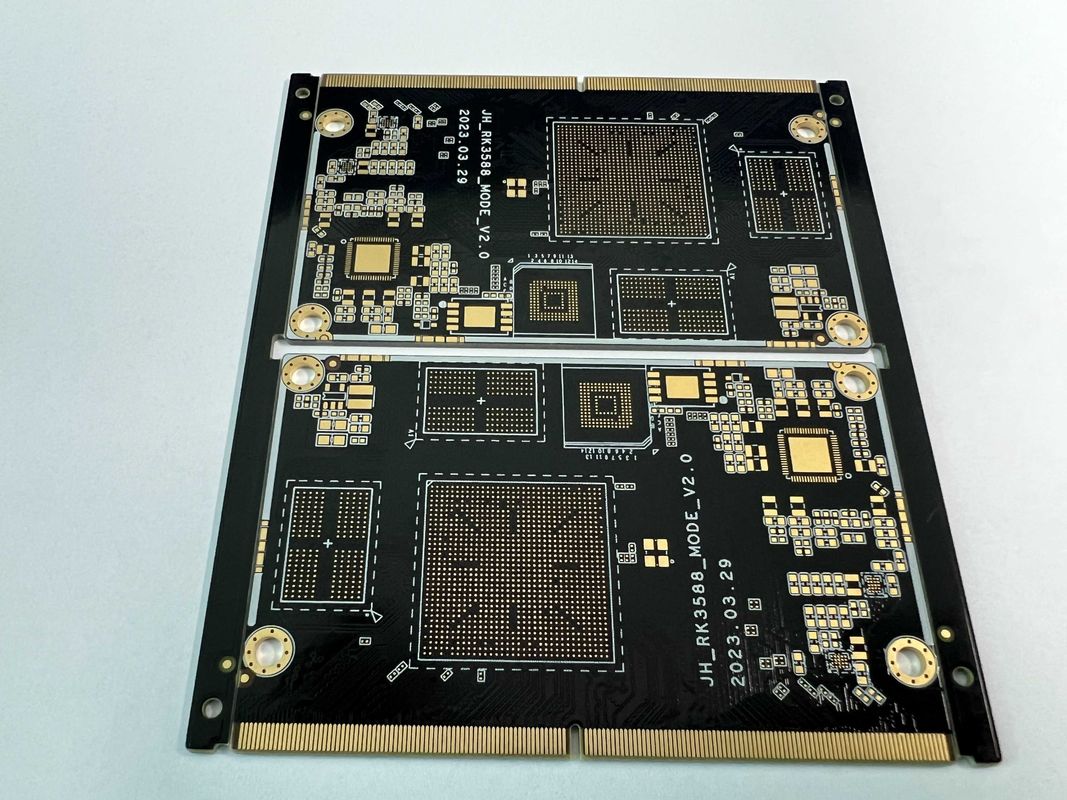

多層印刷回路板 銅 1/1/1/1/1oz 多層抵抗 製造準備

多層印刷回路板 銅 1/1/1/1/1oz 多層抵抗 製造準備

連絡 ください
引金 を 求め て ください
製品詳細
銅の重量:
0.25OZ~12OZ
最低の穴径:
0.10 ミリ
船舶:
DHL,UPS または顧客の要求に応じて
表面:
浸水金
特別 要求:
多クラスインペダンス
銅:
1/1/1/1/1/1オンス
クーパー 洞窟:
20um
製品:
印刷物のサーキット ボード
支払いと送料の条件
製品説明

製品説明:

多層PCBボードは 高性能アプリケーションのために設計された 洗練された電子部品ですこの多層PWBは,複雑な回路設計のための例外的な信頼性と機能を提供します.

この製品の特徴の一つは,マルチクラスのインピーデンス制御などの特殊要件を満たす能力です.これは,PCB を介して送信された信号が安定し,干渉のないことを保証します高度な電子機器に適しています

設計仕様に関しては,多層PCBボードは,0.10mmの最小孔直径を誇っています.この正確な仕様は,複雑でコンパクトな回路レイアウトを可能にします.エンジニアがボードのスペースを最大限に活用できるように.

カスタマイズオプションに関しては,顧客は白,黒,黄色を含む様々なシルクスクリーン色から選択する柔軟性があります.これは,PCB に 視覚 的 な 魅力 を 加える だけ で なく,組み立て の 間 に 部品 の 配置 や 識別 に も 役立つ.

さらに,緑,赤,青,黒の溶接マスクの色オプションは,プロジェクトの特定の美学的好みや機能要件に合わせて追加のカスタマイズオプションを提供します..

厳格なインペデンス制御を必要とするアプリケーションでは,この多層PCBボードには,特殊なインペデンス制御試験も含まれます.この機能は,ボード上の異なる信号の軌跡のインペデンス値が指定された許容範囲内であることを保証します信号の完整性を保証する

結論として,12層PCBは,高度な複雑性と性能を必要とするプロジェクトのための包括的なソリューションを提供します.精密な設計仕様多層PCBボードは,幅広い電子アプリケーションのための汎用的な選択です.


特徴:

  • 製品名:多層PCBボード
  • 特殊要件:多級阻力
  • 表面: 浸水金
  • 溶接マスク 色:緑,赤,青,黒
  • 最小穴直径:0.10mm
  • サンプル: 入手可能

技術パラメータ:

シルクスクリーン色 ホワイト,ブラック,イエロー
穴 の 中 に ある 銅 20um
銅の重量 0.25OZ~12OZ
溶接マスクの色 緑,赤,青,黒
テスト 100% 送料前の電気テスト
オーブン1個
特別 要求 多級阻力
特別 要求 阻力制御試験
最小穴直径 0.10 ミリ
組み立ての種類 SMT,スルーホール

応用:

多層PCBボードは,幅広い電子機器やシステムにおける汎用的で不可欠な部品です.単離基板で分離された多重の導電材料層を含む複雑な回路や高性能アプリケーションに最適です以下は, 20 層 PCB と 12 層 PCB のような多層 PCB ボードが優れている製品アプリケーションの機会とシナリオの一部です: 1高級電子:多層PCBボードは,スマートフォン,タブレット,ラップトップなどの高級電子機器で一般的に使用されています.複数のクラスのインペダンス能力により 安定した信号伝送と 干渉を減らすことができます高速データ処理を必要とするデバイスに最適です 2ネットワーク機器: 20 層 PCB は,複雑な回路と高いデータ転送率をサポートする能力により,ルーター,スイッチ,サーバーなどのネットワーク機器に適しています.これらのボードは,複数の信号層を効率的に処理することができます信頼性の高い接続を保証します 3工業制御システム: 精度と信頼性が最重要である産業制御システムでは,多層PCBボードが不可欠です.12 層 PCB は,さまざまなコンポーネントとインターフェースに対応するために必要な柔軟性を提供します自動化,監視,制御アプリケーションに適しています. 4. 自動車電子:多層PCBボードは耐久性と性能のために自動車電子機器で使用され,緑,赤,青,黒の溶接マスクの色オプションがあります.これらのボードは,自動車システムの設計要件に合わせてカスタマイズすることができます. 5プロトタイプ作成と試験: プロトタイプ作成と試験のために,多層PCBボードのサンプルが容易に利用できます.エンジニアや設計者が 完全生産前に回路設計の性能と機能性を評価できるようにする. 6. カスタマイズされたアプリケーション: DHL,UPS,または顧客特有の要求などの出荷オプションは,さまざまな産業のカスタマイズされたアプリケーションのためのマルチレイヤーPCBボードの迅速な配送を保証します.白のシルクスクリーン色の選択ブランドやラベルの特定のニーズを満たすために追加のカスタマイズ可能性を提供します. 結論として,多層PCBボードは, 性能,信頼性,異なるアプリケーションの機会とシナリオに対応するカスタマイズオプション.


カスタマイズ:

私たちのマルチレイヤー回路板製品では,私たちはあなたの特定のニーズを満たすために製品カスタマイズサービスの範囲を提供しています:

- 特殊要求:阻力制御試験 - クーパー・イン・ホール: 20um - 表面: 浸水金 - 特殊要求: 多級阻力 - 最小穴直径:0.10mm

パーソナライゼーションサービスでは 14層PCBと多層印刷回路板に対応しています多クラス阻力および阻力制御試験の要求が精度と正確さで満たされていることを保証します.


サポートとサービス

私たちの多層PCBボード製品は,最適なパフォーマンスと顧客満足度を保証するための包括的な技術サポートとサービスが付属しています.製品に関する質問で援助するために利用可能です.設置,設定,および保守のための適時な支援を提供して,あなたの多層PCBボードの可能性を最大化するのに役立ちます.
